01 Giới thiệu
Với sự tiến bộ không ngừng của khoa học và công nghệ cũng như ứng dụng rộng rãi các vật liệu mới, hoạt động sản xuất hiện đại đang nhanh chóng phát triển theo hướng nhẹ, thu nhỏ và{0}}có độ chính xác cao. Trong các lĩnh vực như vi điện tử, quang điện tử và hệ thống vi cơ điện tử (MEMS), việc kết nối và tích hợp các cấu trúc nano vi mô-là đặc biệt quan trọng. Các phương pháp xử lý truyền thống, chẳng hạn như xử lý-laser xung dài hoặc gia công phóng điện, thường có các vùng bị ảnh hưởng nhiệt-(HAZ) đáng kể, có thể dễ dàng dẫn đến biến dạng vật liệu, các vết nứt nhỏ hoặc đúc lại các lớp, gây khó khăn cho việc đáp ứng các yêu cầu kết nối có độ chính xác-cao ở cấp độ vi mô- và nano. Laser cực nhanh, thường đề cập đến laser có độ rộng xung trong phạm vi femto giây (fs) hoặc picosecond (ps), cung cấp giải pháp mới cho chế tạo chính xác nhờ mật độ công suất cực đại cực cao và thời gian tương tác cực ngắn. Đặc biệt, hàn nano vi{12}}laze cực nhanh (Hàn nano) có thể khắc phục các hạn chế khuếch tán nhiệt của hàn truyền thống và đạt được các kết nối chính xác ở quy mô{13}nano vi mô. Công nghệ này sử dụng các hiệu ứng phi tuyến của tương tác laser cực nhanh với vật liệu để đạt được sự tan chảy và liên kết ở những khu vực cực nhỏ đồng thời tránh làm hỏng các cấu trúc xung quanh. Dựa trên những tiến bộ mới nhất trong quá trình xử lý cấu trúc vi mô bằng laser cực nhanh, bài viết này tập trung vào việc giải thích các nguyên tắc cơ bản của hàn nano vi mô bằng laser cực nhanh, các thông số quy trình chính và các ứng dụng điển hình của nó trong các hệ thống vật liệu khác nhau.
02 Nguyên lý hàn Laser cực nhanh
Cơ chế cốt lõi của hàn nano laser vi{0}}cực nhanh nằm ở quy trình nhiệt động lực học và hiệu ứng tăng cường trường cục bộ. Nguyên tắc cơ bản là thông qua sự tương tác giữa tia laser cực nhanh và vật liệu, giao diện tiếp xúc của các cấu trúc vi mô được hàn sẽ trải qua quá trình nóng chảy cục bộ, từ đó loại bỏ các khoảng trống và hình thành một kết nối ổn định. Trong quy trình hàn các cấu trúc có bước sóng dưới bước sóng như dây nano, sự chiếu xạ laser femto giây có thể tạo ra cộng hưởng plasma cục bộ, tạo ra trường nhiệt độ cao- cục bộ tại các điểm giao nhau hoặc vùng tiếp xúc của dây nano, cho phép kết nối, cắt hoặc định hình lại dây nano. Một lợi thế đáng kể của công nghệ này là khả năng định vị nhiệt cực cao. Do độ rộng xung cực ngắn của laser cực nhanh (thường ở thang đo femto giây), sự khuếch tán nhiệt bị triệt tiêu đáng kể, cho phép nhiệt độ tổng thể đạt đến trạng thái cân bằng trong vòng 10⁻¹² giây. Cơ chế thư giãn nhiệt cực nhanh này đảm bảo rằng nhiệt độ cao chỉ được giới hạn ở các vùng cục bộ nơi xảy ra cộng hưởng plasma, trong khi các khu vực của cấu trúc dây nano bên ngoài vùng cộng hưởng không bị hư hỏng do nhiệt độ cao, nhờ đó duy trì tính toàn vẹn cấu trúc tổng thể của thiết bị. Ngoài ra, việc lựa chọn thông số quá trình hàn có ảnh hưởng quyết định đến chất lượng mối hàn. Các nghiên cứu đã chỉ ra rằng việc sử dụng tốc độ lặp lại xung cao kết hợp với năng lượng xung thấp có thể làm giảm hiệu quả sự hình thành các hợp chất liên kim loại giòn, giảm sự xuất hiện của các khuyết tật mối hàn và ngăn chặn sự mài mòn quá mức của vật liệu kim loại.

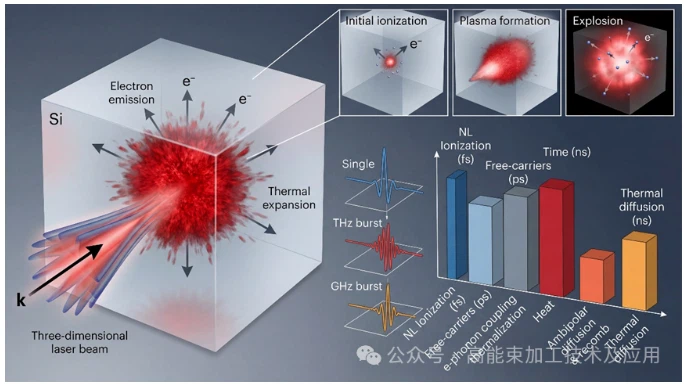

Hình 1. Sơ đồ của quá trình ion hóa phi tuyến, tiến hóa plasma và các cơ chế nhiệt động lực học của tương tác laser cực nhanh với silicon.
Hình 2. So sánh cơ chế lắng đọng năng lượng và quá trình biến đổi pha của kim loại và vật liệu phi kim loại trong quá trình hàn nano vi{2}}laze cực nhanh.
03 Ứng Dụng Hàn Laser Cực Nhanh
Hiện nay, công nghệ hàn nano vi mô{0}}bằng laser cực nhanh đã được áp dụng rộng rãi để kết nối các cấu trúc nano vi mô-dẫn điện khác nhau. Tùy thuộc vào đặc tính vật liệu, nó chủ yếu có thể được phân loại thành hàn cấu trúc nano vi mô kim loại, hàn vật liệu nano bán dẫn và hàn dị thể của các vật liệu khác nhau. Trong ba kịch bản ứng dụng này, laser cực nhanh đã chứng tỏ được những ưu điểm đáng kể so với các quy trình truyền thống.
Về khả năng kết nối chính xác của các cấu trúc nano vi mô-kim loại, các công nghệ hàn vi mô-truyền thống thường phải đối mặt với hiệu ứng tràn nhiệt nghiêm trọng khi xử lý các dây kim loại có kích thước micron- hoặc nanomet- do khó kiểm soát chính xác nhiệt đầu vào. Tải nhiệt quá mức này không chỉ dễ dàng làm nóng chảy các dây kim loại mịn mà còn có xu hướng hình thành các hợp chất liên kim loại giòn tại các điểm nối của các kim loại khác nhau, dẫn đến độ bền cơ học thấp và thường xuyên xảy ra khuyết tật khi hàn. Ngược lại, hàn laser cực nhanh, bằng cách sử dụng chiến lược quy trình độc đáo kết hợp tốc độ lặp lại xung cao với năng lượng xung thấp, sẽ khắc phục được những thách thức này một cách hiệu quả. Sự kết hợp giữa tần số lặp lại cao và năng lượng thấp này đảm bảo tích lũy đủ năng lượng cho hàn đồng thời giảm đáng kể sự mài mòn quá mức của vật liệu kim loại, từ đó ngăn chặn hiệu quả sự hình thành các hợp chất liên kim loại giòn và giảm thiểu các khuyết tật của mối hàn.

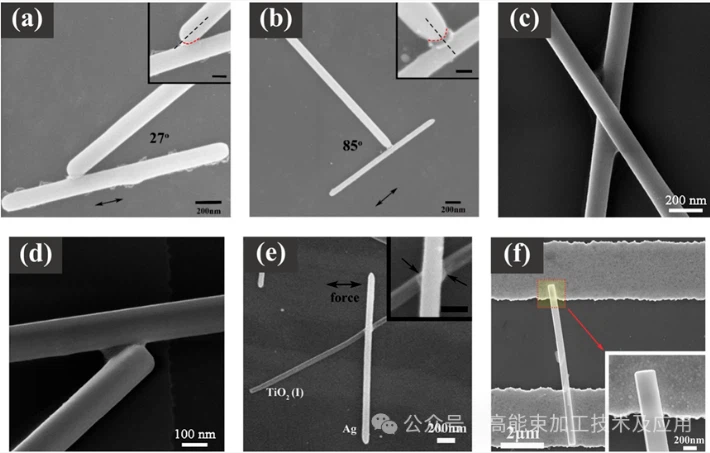

Trong các ứng dụng cụ thể, các nhà nghiên cứu là những người đầu tiên sử dụng công nghệ này để hàn các dây vi mô Ag{0}}với chất nền Cu, chứng tỏ tiềm năng của nó trong các mối liên kết vi điện tử. Ngoài ra, đối với dây nano kim loại đồng nhất Ag-Ag có kích thước nano, các nhà nghiên cứu đã hàn thành công dây nano bằng cách sử dụng xung siêu ngắn 35 fs ở mật độ năng lượng khoảng 90 mJ/cm². Các mối nối thu được không chỉ nguyên vẹn về mặt cấu trúc mà còn duy trì tính dẫn điện và độ bền cơ học tuyệt vời.
Trong kết nối không phá hủy của vật liệu nano bán dẫn, quá trình hàn tiếp xúc hoặc gia nhiệt toàn cầu thông thường có thể dễ dàng làm hỏng cấu trúc tinh thể của dây nano hoặc gây hư hỏng nhiệt ở các khu vực không hàn-do độ giòn cao và độ nhạy nhiệt của vật liệu bán dẫn. Hàn laser cực nhanh giải quyết vấn đề này thông qua cơ chế cộng hưởng plasma cục bộ độc đáo. Khi chiếu xạ laser femto giây vào dây nano, cộng hưởng plasma cục bộ được tạo ra tại các điểm giao nhau hoặc điểm nối, tạo ra nhiệt độ cao cục bộ để đạt được mục đích hàn, cắt hoặc định hình lại. Do thời gian hoạt động của laser cực nhanh cực kỳ ngắn nên sự khuếch tán nhiệt đạt đến trạng thái cân bằng trong phạm vi pico giây (10^-12 giây), nghĩa là nhiệt độ cao được tạo ra được giới hạn nghiêm ngặt trong vùng cộng hưởng cục bộ, khiến các cấu trúc dây nano bên ngoài vùng cộng hưởng hoàn toàn không bị hư hại.
Dựa trên nguyên tắc này, các nhà nghiên cứu đã hàn thành công các dây nano bán dẫn đồng nhất ZnO-ZnO. Độ rộng xung dưới 35 fs và mật độ năng lượng 77,6 mJ/cm2, sau 30 giây chiếu xạ, các dây nano được kết nối chắc chắn và không bị phá hủy. Bước đột phá này cung cấp một phương pháp xử lý không tiếp xúc hiệu quả và chính xác để lắp ráp tất cả các bộ tách sóng quang và cảm biến oxit.
Công nghệ hàn micro{0}}nano laser cực nhanh với độ rộng xung cực ngắn và công suất cực đại cực cao đã khắc phục được những hạn chế của phương pháp hàn truyền thống trong việc kiểm soát hiệu ứng nhiệt, trở thành công cụ không thể thiếu trong lĩnh vực sản xuất nano-vi mô. Thông qua cơ chế cộng hưởng plasma cục bộ và hấp thụ phi tuyến, công nghệ này có thể đạt được sự nóng chảy và liên kết chính xác của vật liệu ở quy mô không gian và thời gian cực nhỏ, tránh hiệu quả thiệt hại do nhiệt đối với các cấu trúc nano vi mô xung quanh. Từ dây micro kim loại đến dây nano bán dẫn và thậm chí cả các mối nối vật liệu không đồng nhất phức tạp, hàn laser cực nhanh đã chứng tỏ khả năng thích ứng rộng rãi với vật liệu và chất lượng xử lý tuyệt vời. Trong tương lai, với nghiên cứu sâu hơn về cơ chế tương tác của vật chất laze-và những cải tiến hơn nữa về hiệu suất laze, hàn nano vi-laze cực nhanh dự kiến sẽ đóng một vai trò quan trọng hơn nữa trong việc sản xuất thiết bị điện tử linh hoạt, thiết bị quang điện tử nano-và cảm biến tích hợp cao, thúc đẩy công nghệ sản xuất nano vi mô- hướng tới độ chính xác cao hơn và hiệu quả cao hơn.
